Комплектующие для откатных ворот

Надежность, долговечность и удобство использования откатных ворот во многом зависит, от того, какая фурнитура использована для их сборки. Перед покупкой комплектующих нужно знать ширину проема и ориентировочную массу полотна. Сделать выбор Вы сможете самостоятельно, воспользовавшись фильтрами на нашем сайте или попросите помочь менеджера - мы подберем оптимальный комплект.

Окатные ворота консольного типа - самый одобный вариант. Они не ограничивают проем, не требуют большой площади для открытия створки. Если такие ворота оснащены приводом - их не нужно запирать дополнительно. .

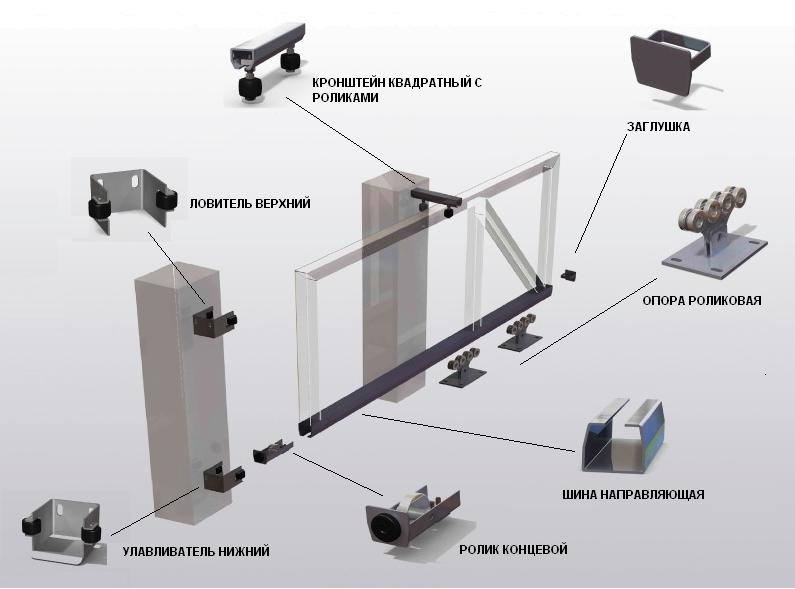

В процессе эксплуатации на ворота воздействуют нагрузка от силы ветра и силы собственного веса. Для обеспечения надежной, долговечной и безопасной работы ворот, комплектующие, входящие в их состав, должны выдерживать эти нагрузки. Конструкция ворот в целом должна удовлетворять требованиям жесткости и прочности. Минимальный, необходимый комплект, обеспечивающий работоспособность ворот изображен на рисунке:

1. Направляющая шина.


Основной конструктивный элемент, воспринимающим нагрузки это направляющая шина. У компании Алютех она изготавливается из высокопрочной стали 355  производства, австрийской фирмы Welser Profile.  К направляющей непосредственно крепится рама ворот, с установленным в нее заполнением. Крепление рамы к направляющей должно быть жестким и прочным. Конструкция направляющей имеет специальную геометрию с 6 ребрами жесткости и обеспечивает плавный и равномерный ход ворот по роликовым опорам.

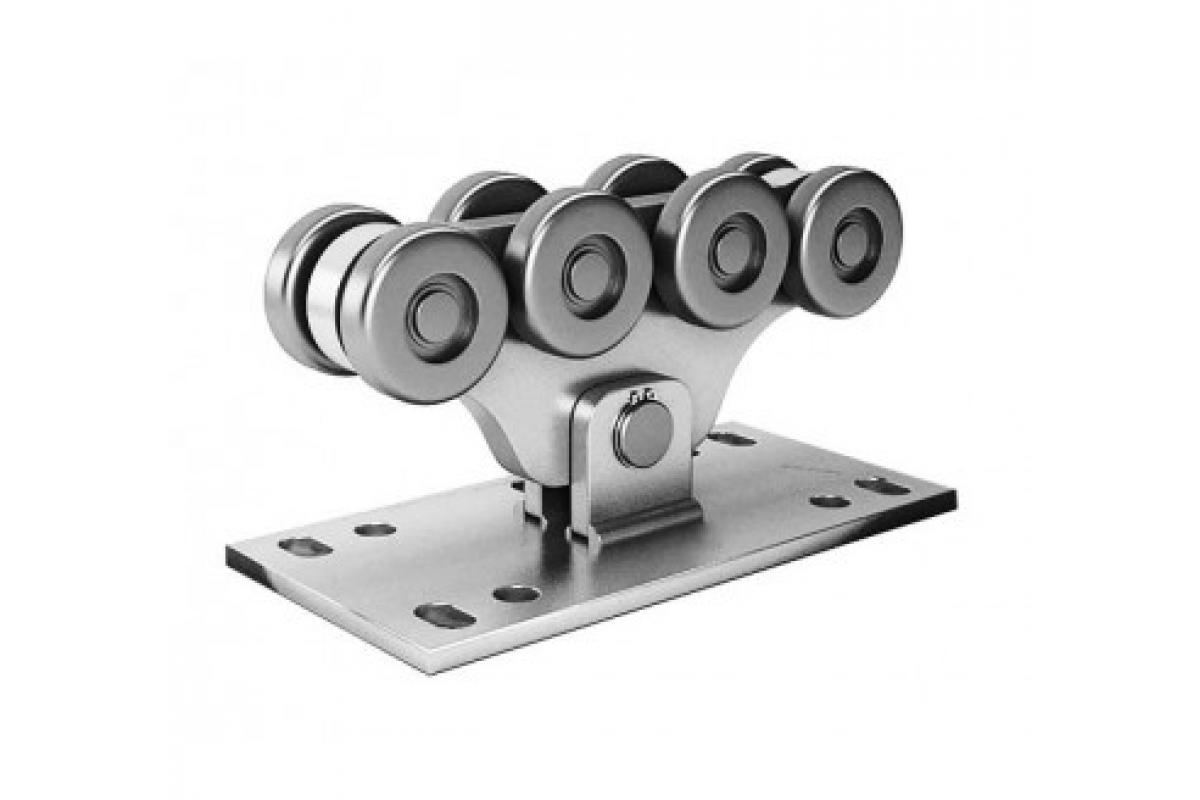

2. Опора роликовая



Опоры роликовые воспринимают вес ворот и по ним происходит перемещение полотна. От конструкции роликов в опоре и от их количества зависит долговечность ворот и легкость хода полотна. Рекомендуемым вариантом монтажа опор к фундаменту является применение подставки или монтаж на заранее выпущенные шпильки.

Ролики бывают двух видов, металлические и полимерные, срок службы у всех одинаковый 25000.

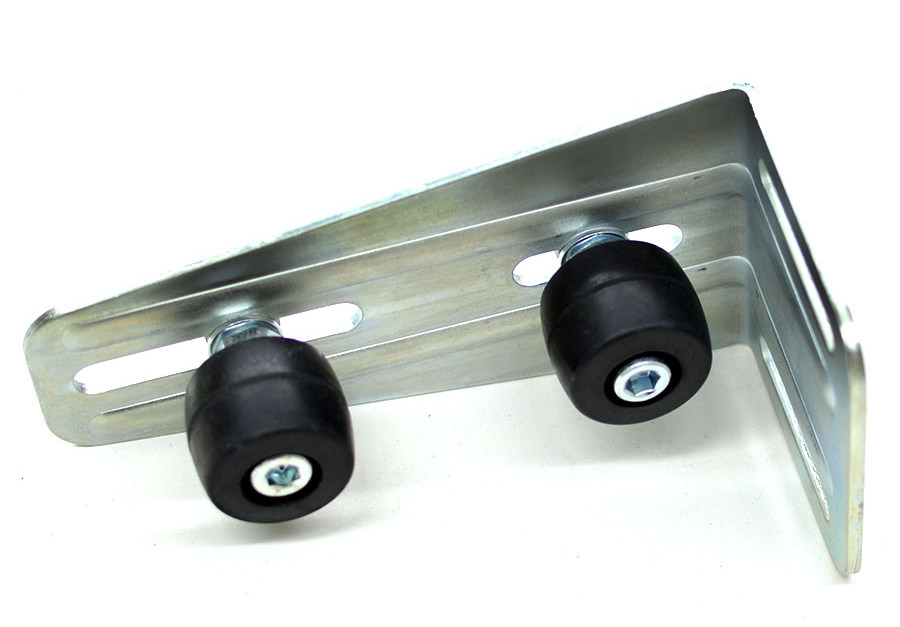

3. Кронштейн  верхний поддерживающий, с 2 роликами.


Кронштейны в комплекте с двумя поддерживающими роликами (SGN.00.720) используются для удержания створки ворот в предусмотренном положении. Фиксирование и направление створки осуществляются в верхней части ворот. Кронштейны крепятся к столбу, стене роликами вниз. При этом створка ворот проходит между двумя свободно вращающимися роликами и не отклоняется от заданной траектории движения.

При расчете количества кронштейнов с роликами необходимо учитывать площадь заполнения ворот.

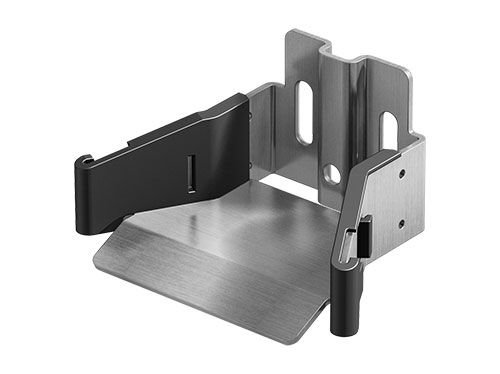

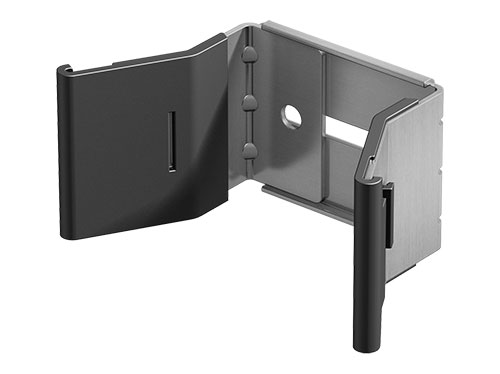

4. Верхний/нижний улавливатели и опорный ролик



Улавливатели и опорный ролик обеспечивают правильное положение ворот при закрытии, предотвращают опрокидывание ворот и разгружают конструкцию от возникающих нагрузок в закрытом положении. Улавливатель нижний воспринимает весовую нагрузку от ворот. Верхний и нижний улавливатели воспринимают ветровую нагрузку совместно. Улавливатели монтируются на капитальные стенновые конструкции, либо на опорные стойки.

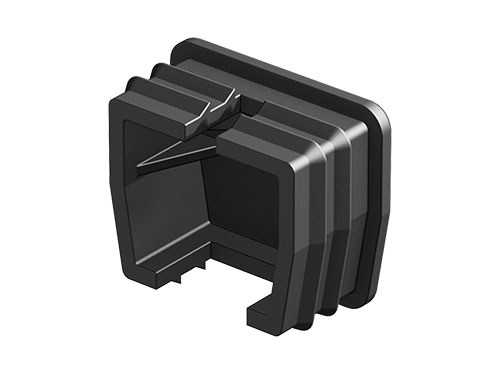

5. Заглушка для направляющей шины.


Заглушка используется для защиты торца шины направляющей SG.01.x от попадания в нее посторонних предметов (грязи, мусора и т.д.) и влаги. Они позволяют продлить срок службы роликовых опор и направляющих шин. Для упрощения обслуживания ворот заглушки выполняются съемными.

В комплект не входит  - подставка регулировочная.

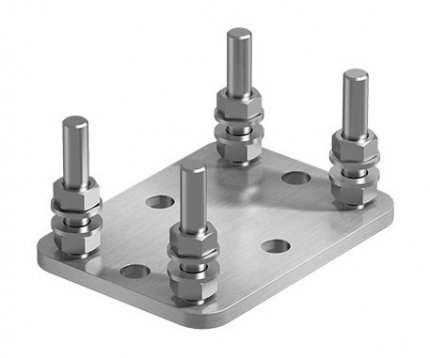

Подставки регулировочные SGN.01.200 используется совместно с опорами SGN.01.150  В конструкции откатных (сдвижных) ворот подставки применяются для выполнения следующих функций:

Облегчение монтажа ворот: позволяют в процессе монтажа ворот производить регулировку полотна по высоте и регулировку траектории движения полотна.Обеспечение регулировки положения опор в процессе эксплуатации ворот: позволяют произволить регулировку полотна по высоте и регулировку траектории движения полотна.Продление срока службы опор.

Подставки регулировочные крепятся к поверхности звкладной на сварку или анкеры. После предварительной прихватки подставок регулировочных к фундаменту, створку ворот необходимо из среднего положения, прокатить в крайние открытое/закрытое положение ворот. При прокатывании створки необходимо производить настройку опор роликовых по высоте и боковому смещению с использованием подставок регулировочных. Если в процессе настройки ворот недостаточно бокового смещения в пазах опор роликовых, то необходимо переставить подставки регулировочные.


Вы можете выбрать комплектацию, наиболее подходящую для конкретных ворот, в зависимости от массы ворот и ширины проема.
